什么是剩余電流?

       是指低壓配電線路中各相(含中性線)電流矢量和不為零的電流。通俗講當用電側發生了事故，電流從帶電體流到大地，使主電路進出線中的電流大小不相等，此時電流的瞬時矢量合成有效值稱為剩余電流。

      剩余電流產生的原因是什么?

       剩余電流產生的原因有很多，例如:導線使用久了，絕緣層老化破損;導線安裝施工不規范，如導線不穿阻燃管，直接埋于墻內等;導線施工質量粗糙，偷工減料，使用鋼管穿線時鋼管內壁刮傷導線絕緣層;電氣設計不當，包括使用者隨意增加負荷，造成導線過負荷而發熱，導線絕緣層老化失效;線路受自然條件影響，如導線碰樹，大風吹斷導線，空氣潮濕導致導線絕緣水平下降等;各種人為的破壞造成斷線等。

      剩余電流的危害主要有哪些?

       剩余電流的大小意味著漏電的嚴重程度，線路中有電流經過時，線路會(huì )發熱，當線路中剩余電流過大時，線路的溫度會(huì )不斷地升高，甚至是燒毀線路，引起電氣火災事故，嚴重威脅著生命及財產安全。

       剩余電流保護原理是怎樣的?

       剩余電流式電氣火災監控探測器利用電流互感器檢測電流的原理來檢測剩余電流的大小，以防止電氣火災的發生。保護原理如圖所示，圖中IA、IB、IC為相電流，IN為中性線電流，Id為相線在a點的對地剩余電流，S為任一封閉面。根據基爾霍夫定律，流入任一封閉面S的電流有效值相量之和等于零，則有.. 1A+1B+1C-1N-1d=O整理得. IA+IB+IC-IN=Id. 在正常情況下，三相電流的矢量和與N線中流過的電流大小相等，方向相反，相互抵消。如果線路絕緣劣化或其它原因導致A相線在a點產生對地電流，則在圖中的S處電流互感器的線圈中將感應出與剩余電流Id大小成正比的電流，其數值大小反映了配電線路及電氣設備中電流的泄露情況。

       漏電斷路器就是利用上述原理，由零序電流互感器CT,漏電檢測電路，脫扣器.組成。被保護電路有漏電或人體觸電時.,只要漏電或觸電電流達到漏電動作電流值，零序電流互感器的二次繞組就輸出一個信號，經過集成電路放大器放大后送給CPU, CPU輸出驅動信號使漏電脫扣器動作驅動斷路器脫扣，從而切斷電源起到漏電和觸電保護作用。

       剩余電流保護數值一般怎樣劃分?

       當漏電電流在30毫安時，這時配套的漏電保護屬于人身安全防護，它用于防止人身觸電;當漏電電流在了0到100毫安之間時，漏電保護屬于兼有人身安全防護和電氣火災防護，當漏電電流大于100毫安時，漏電保護屬于電氣火災防護。當提及的漏電電流為800毫安，屬于較為嚴重的可能引起電氣火災的防護報警，應當仔細檢查。

      漏電斷路器的常見故障處理

1.   因漏電斷路器必須正確安裝，若安裝不當或接線錯誤則產品不能正常投運，漏電斷路會(huì )發生誤動或拒動。

2.   誤動的主要原因及解決方法。

2.1.  漏電斷路器使用不當造成誤動：

三極漏電斷路器，用于三相四線電路中，由于零線中的正常工作電流不經過零序電流互感器，因而，只要一啟動單相負載，漏電斷路器就會(huì )動作。

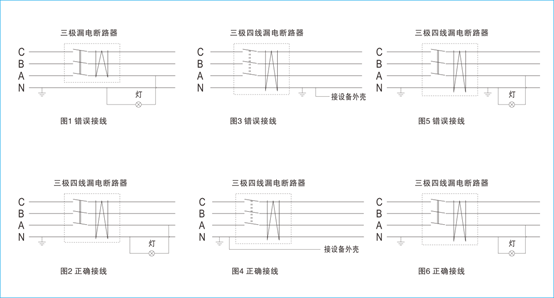

解決方法：三相四線電路必須使用三相四線漏電斷路器。見圖1和圖2。

2.2.  負載側零線接地引起的誤動：

漏電斷路器的負載側零線接地，會(huì )使正常工作電流經接地點分流入地，造成漏電斷路器誤動作。

解決方法：將接地線接至漏電斷路器電源側的零線上。見圖3和圖4。

2.3.  漏電流和導線對地電容電流引起的誤動：

漏電斷路器負載側的導線緊貼地面鋪設且較長，就存在著較大的對地電容電流，有可能引起誤動?；蜇撦d測導線因絕緣下降，對地漏電流較大，也有可能引起誤動。

解決方法：選用漏電動作電流規格稍大的漏電斷路器。

3.   拒動主要原因及解決方法：

3.1.  四極漏電斷路器電源側只接上相線，未接零線而引起拒動。

解決方法：接上電源側的零線。

3.2.  如果負載側的零線重復接地，當發生漏電故障時，漏電電流一部分經零線接地點分流，結果使電流差值變小，此值小于額定剩余動作電流時，就會(huì )拒動。

解決方法：去掉負載零線側的接地線。見上圖。
